详细说明

低压伺服驱动器SVL100系列

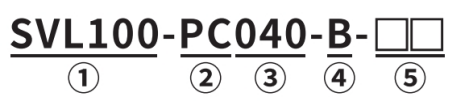

产品命名规则

产品参数规格

型号	SVL100-□040-□	SVL100-□100- □	SVL100-□200-□
额定功率	400W	1KW	2KW
额定输入电压	24VDC-60VDC	24VDC-60VDC	24VDC-60VDC
最大连续输出电流	15Arms	30Arms	50Arms
编码器类型	17/23位绝对值编码器
能耗制动	外接制动电阻，制动电压吸收点软件可设
输入信号	2路脉冲差分输入X1、X2，电压5V
	4路输入口X3、X4、X5,X6电压24V，支持NPN或PNP输入，并且支持输入功能自定义功能包括：使能开关、报警清除、禁止正转、禁止反转、速度选择、正转转矩限制有效、反转转矩限制有
	含抱闸的驱动器3路输入口，无X6
	1路差分模拟量输入，输入电压-10VDC~10VDC
输出信号	2路输出口Y1、Y2,NPN集电极开路输出，驱动电流50mA，并且支持输出功能自定义功能包括：报警输出、准备就绪、抱闸输出、定位完成或速度到达、扭矩到达
	含抱闸的驱动器为1路输出口Y1，另一路为直接驱动抱闸装置的输出口，电压24V，电流1A（BR+、BR-）
报警功能	电流检测回路错误、直流母线电压过高、直流母线电压过低、过电流、智能功率模块（IPM）过流、电机过载、电阻泄放回路过载、编码器错误、位置误差过大错误、失速、超速等
