低压伺服驱动器SVL100系列

收藏
  • 商品说明

低压伺服驱动器SVL100系列（DC24V~48V输入）

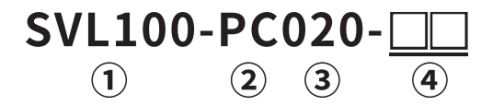

产品命名规则


符号
名称说明符号名称说明
①系列名称SVL100：低压伺服驱动器②控制方式PC：脉冲、CAN

PE：脉冲、EtherCAT

③功率020:200W④特殊代码

产品规格参数

型号SVL100-□020-□
额定功率200W
额定输入电压24VDC-48VDC
最大连续输出电流6.5Arms
编码器类型17/23位绝对值编码器
输入信号2路脉冲差分输入X1、X2，电压5V

2路输入口X3、X4、，电压24V，支持NPN或PNP输入，并且支持输入功能自定义

功能包括：使能开关、报警清除、禁止正转、禁止反转、速度选择、正转转矩限制有效、反转转矩限制有效

1路差分模拟量输入，输入电压-10VDC~10VDC
输出信号2路输出口Y1、Y2，NPN集电极开路输出，驱动电流50mA，并且支持输出功能自定义。

功能包括：报警输出、准备就绪、抱闸输出、定位完成或速度到达、扭矩到达。

报警功能电流检测回路错误、直流母线电压过高、直流母线电压过低、过电流、智能功率模块（IPM）过流、电机过载、电阻泄放回路过载、编码器错误、位置误差过大错误、失速、超速等
状态指示灯RUN（绿色）：驱动器运行及故障指示灯，在不同状态指示灯闪烁方式不同
POWER（红色）：驱动器上电，指示灯处于常亮状态

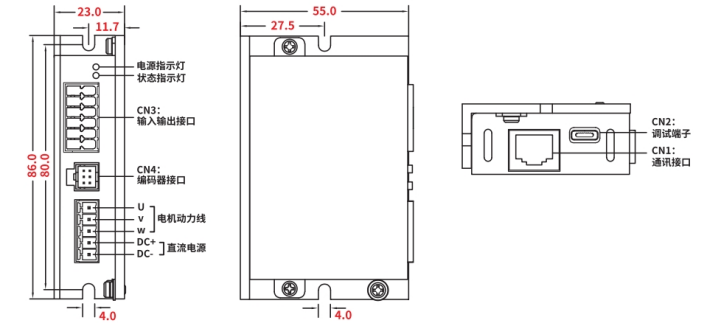

安装尺寸图
