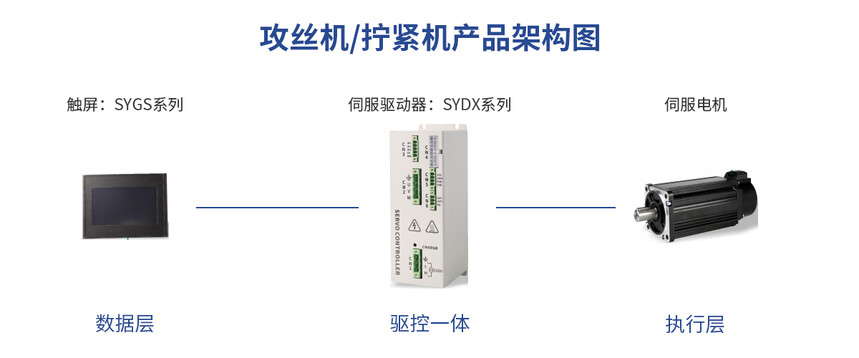

攻丝机-拧紧机控制系统方案方案描述： 攻丝机是用丝锥加工内螺纹的一种机床，它是应用最广泛的一种内螺纹加工机床。随着工业需求越来越多元化，本司开发一套攻丝机、拧紧机一体的多元化系统。 攻拧一体机是一种集攻丝（制作内螺纹）与拧紧（装配螺丝）两大核心工艺于一体的自动化或半自动化设备，通过功能模块的协同运作，实现对连接精度和可靠性的精准把控，广泛应用于汽车制造、航空航天、机械装配、电子电器等对装配质量要求严苛的行业。 攻拧一体机的组成可根据功能模块划分为核心系统和辅助部件两个部分。其中核心系统包括动力系统、传感系统、控制系统和执行机构这四个关键部分。动力系统包含伺服电机、气动马达、液压马达、减速与传动装置。传感系统包含扭矩传感器、角度传感器、位移传感器、压力传感器。控制系统包含主控制器、人机交互界面、数据模块。执行机构包含拧紧轴组件、工具头、定位导向机构。辅助部件包含机身与机架、安全防护装置、能源供给模块。 攻拧一体机将精度控制、自动化、数据化的技术整合在一起。通过闭环控制扭矩、转角参数，确保紧固件达到预设的紧固效果。全流程自动化作业。多轴机型支持同步攻丝/拧紧，进一步提升产能。支持质量追溯和SPC分析，满足严苛行业标准。
收藏
目前市场攻丝机/拧紧机系统存在问题： （1）功能单一成本高：市场普遍设备“攻”“拧”分离，独立运行，造成不必要的空间浪费与人力消耗。 （2）工艺能力有限：系统在微小螺纹攻丝时易出现同步误差；拧紧机缺乏转角—扭矩闭环控制及滑牙/浮高检测，易出现欠拧、滑牙、螺纹损伤，精密装配一致性差。 （3）数据收录简易：简单计数，无法记录扭矩、转速、深度等关键工艺参数。一旦出现螺纹失效或质量争议，缺乏过程数据支撑，难以界定责任，更无法为工艺优化提供依据。 功能特点： 1、高精度控制：通过伺服驱动系统与高精度传感器,实现对扭矩、转角、轴向力等关键参数精准调控,扭矩控制可达到±1%。 2、高度自动化与智能化：系统集成快速换型功能，支持攻丝与拧紧工艺参数的数字化存储与调用。可在短时间内完成不同产品的生产切换，完美契合柔性制造需求，有效缩短非稼动时间，大幅提升整体设备效率。 3、数据可控：通过数据采集与管理系精准记录每一颗螺丝的拧紧参数，实现产品质量的全生命周期追溯，让每一次装配数据可查。为工艺优化与质量改进提供坚实的数据支撑。 4、控制界面简洁易操作：以触摸屏作为人机交互界面，简洁清晰的界面UI设计，功能与设定一目了然。 5、故障检测报警系统：通过故障检测传感器和软件保护机制，攻拧一体机伺服控制系统可以监测和识别潜在的故障情况，及时采取措施保护设备和操作人员的安全。 6、使用寿命长：电机采用磁性编码器，与电机轴无机械连接，无磨损、长寿命，大幅提升设备整体使用周期。 7、稳定性和安全性高：完善的安全防护体系隔绝作业风险，高可靠软硬件设计结合智能自诊断与故障恢复功能，大幅降低停机风险，护航设备全生命周期稳定运行。
|
